Continental M4D Ducati : nouveau protocole de flash ECU à connaître

Ce qui change avec le protocole Continental M4D (Ducati)

Le support officiel des calculateurs Continental M4D arrive sur de nombreux modèles Ducati hautes performances. Concrètement, nous pouvons maintenant lire l’identifiant et écrire la zone de calibration par la prise OBD, sans déposer l’ECU ni l’ouvrir. Pour les propriétaires, cela signifie une intervention plus simple et plus propre. Pour les ateliers, un accès standardisé, plus rapide et mieux sécurisé.

Les enjeux sont clairs:

• Accès OBD direct sur Ducati via un câble 4 broches, avec lecture virtuelle (VR) basée sur l’ID logiciel.
• Écriture fiable de la zone calibration avec correction automatique des checksums par l’outil compatible.
• Parc compatible élargi (V2, V4, Streetfighter, Multistrada, Diavel V4), ce qui facilite le passage d’un Stage 1 ou d’une optimisation carburant documentée.
• Réduction des risques liés aux ouvertures d’ECU (pas de collage à refaire, pas de soudure, pas d’humidité infiltrée).

Chez MC-R Performance, nous intégrons ce protocole à nos prestations de Reprogrammation Moto & Débridage et de Reprogrammation Moteur Stage 1, 2 & 3, avec le même niveau d’exigence qualité que pour l’auto.

ECU et motorisations concernés : comment reconnaître un M4D

L’ECU Continental M4D équipe plusieurs bicylindres et V4 Ducati récents. Il s’appuie sur un microcontrôleur SPC560 (famille Power Architecture), avec une organisation mémoire qui sépare clairement:

• Le code et les fonctions de gestion moteur (lecture seule dans le cadre OBD).
• La zone de calibration (tables et limiteurs), cible de ce nouveau protocole.

Ce que le protocole permet:

• Identification complète par OBD (ID ECU, numéro de logiciel/calibration).
• Lecture virtuelle de la calibration d’origine basée sur l’ID (téléchargement du fichier de référence correspondant).
• Écriture de la calibration modifiée avec vérification et correction des checksums.

Indices pour reconnaître un M4D:

• Étiquette ECU Continental avec références propres Ducati (HW/SW), accessible sous la selle, carénage latéral ou proche de la boîte à air selon modèle.
• Connectique et faisceau correspondants aux modèles listés plus bas.
• À l’outil, l’ID ECU remonte dans la famille Continental M4D, avec micro SPC56x et segment calibration distinct.

À retenir côté atelier:

• On intervient exclusivement sur la partie calibration. Le code n’est pas réécrit en OBD.
• Les checksums sont pris en charge automatiquement par l’outil supportant le protocole.
• L’identification initiale (ID ECU) doit toujours être sauvegardée pour tracer les versions et sécuriser les retours éventuels au stock.

Modèles et années compatibles à date

Le protocole M4D Ducati couvre à ce jour une large base de sportives et roadsters V2/V4. Les variantes marché (EU, US, APAC) et les mises à jour d’outils peuvent faire évoluer la compatibilité. Contrôle systématique de l’ID au branchement.

Motos prises en charge en priorité:

• Ducati Panigale V2 (2020)
• Ducati Panigale V4 / V4S / V4R (2018–2021)
• Ducati Streetfighter V2 (2022)
• Ducati Streetfighter V4 (2020)
• Ducati Multistrada V4 (2020)
• Ducati Diavel V4 (2023)

Cas particuliers:

• Les éditions spéciales, versions piste et séries limitées peuvent embarquer des calibrations spécifiques.
• Certaines unités reçoivent des mises à jour constructeur en concession; l’ID peut alors différer de la version d’origine. La lecture VR s’aligne sur l’ID présent au moment de l’intervention.
• Quelques ECUs peuvent être verrouillés selon millésime ou région; un test d’ID OBD chez MC-R permet de valider la faisabilité avant toute prestation.

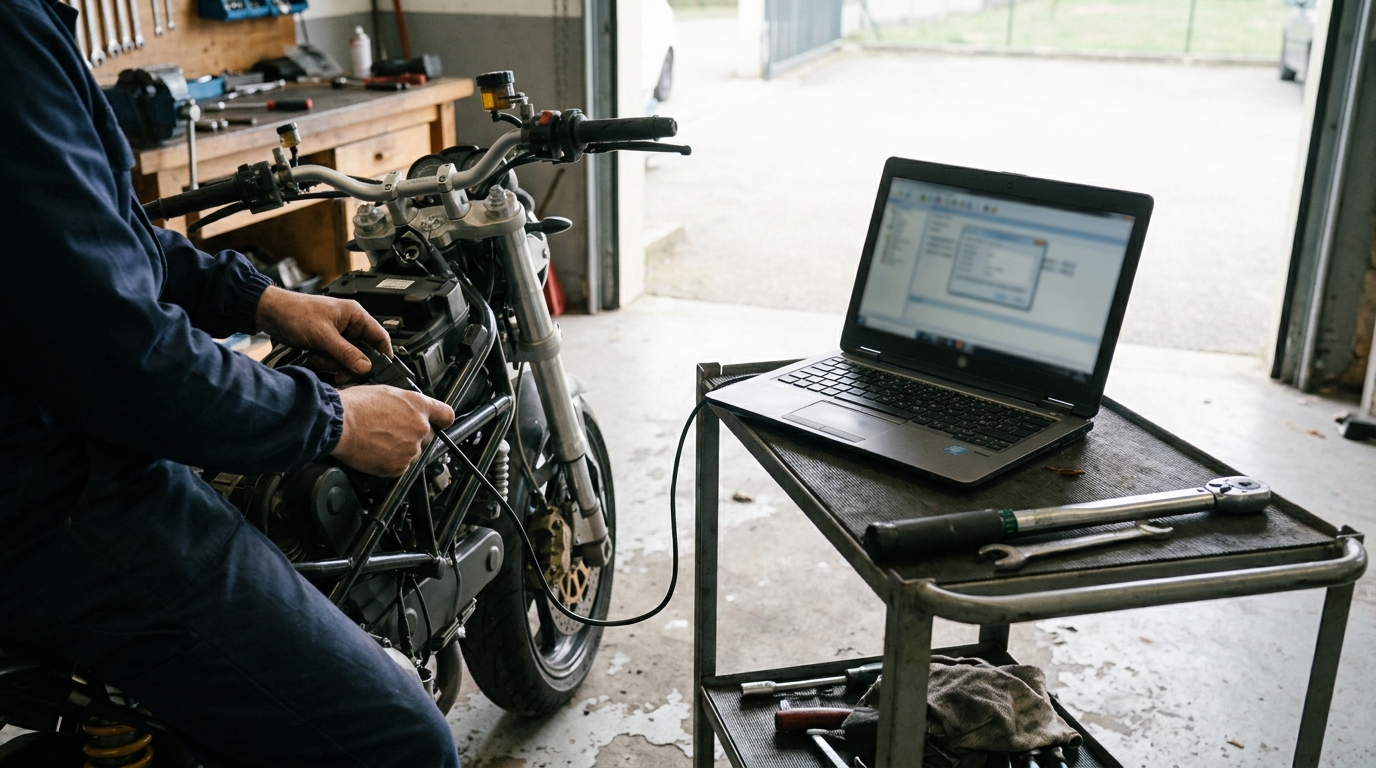

Méthode de lecture/écriture : OBD en lecture virtuelle, câble Ducati 4 broches requis

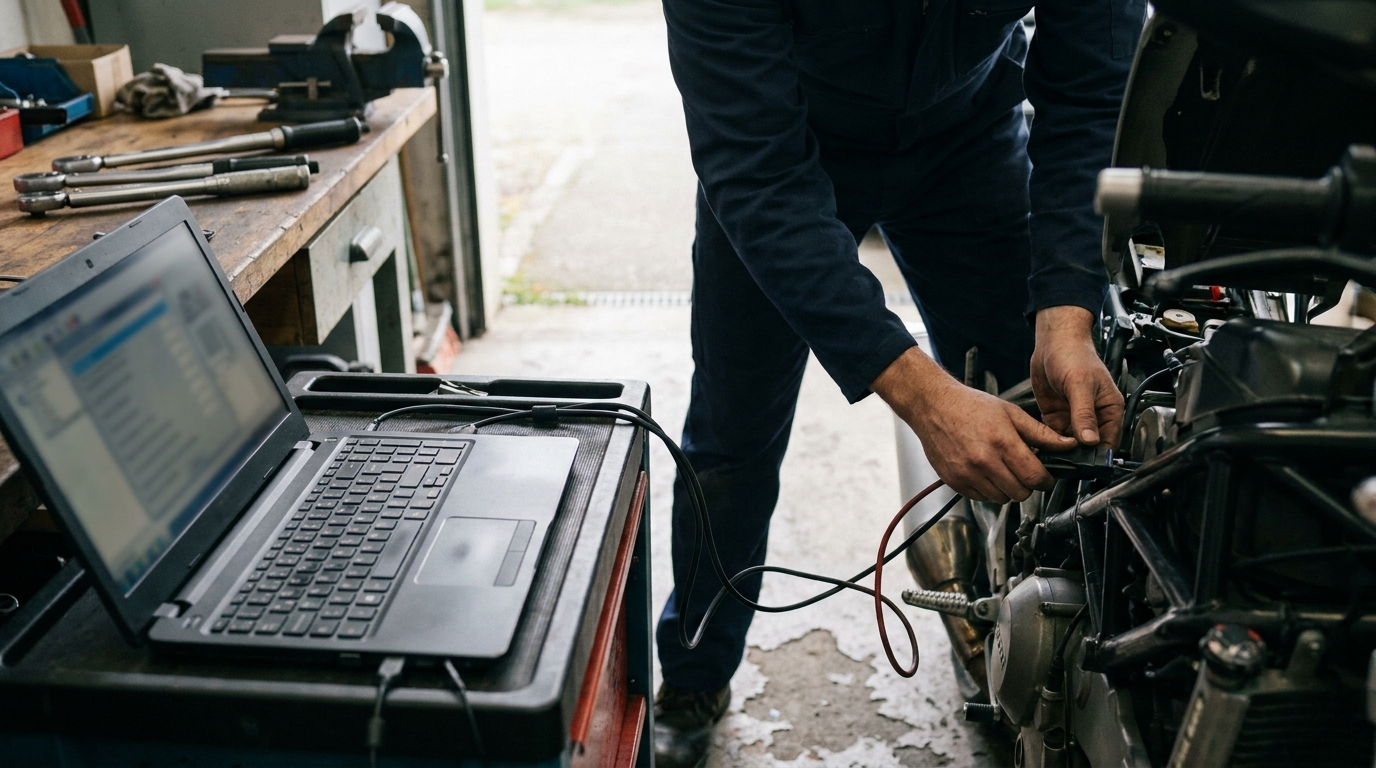

Sur Ducati, la prise diagnostic est un connecteur 4 broches. Un adaptateur 4 broches Ducati vers OBD 16 broches est indispensable. L’opération se fait moto complète, sans démontage de l’ECU.

Procédure type MC-R Performance:

1. Contrôles préalables
   • Diagnostic OBD: lecture/effacement des DTC, contrôle des capteurs clés (température, pression, lambda).
   • Vérification de l’état batterie et mise en place d’un mainteneur/alim stabilisée.
   • Contrôle visuel: faisceau, masse, accessoires, échappement (présence ou non de valve, catalyseur).
   • Inventaire logiciel: noter version SW actuelle, ID ECU et configuration.
2. Identification et lecture virtuelle
   • Contact sur ON, coupe-circuit en position Run.
   • L’outil interroge l’ECU, remonte l’ID complet.
   • Téléchargement de la calibration d’origine correspondante (VR) depuis la base outilleur.
   • Sauvegarde locale et sur nos serveurs pour traçabilité et retour stock.
3. Préparation de la calibration
   • Ajustements sur mesure des tables couple, allumage, lambda, limiteurs, actionneurs (ex: volet d’échappement), stratégies de température si nécessaire.
   • Validation des checksums via l’outil de flash.
4. Écriture OBD
   • Flash de la zone calibration. Durée indicative d’écriture: environ 1 min 45 s selon l’outil.
   • Ne pas couper le contact pendant l’opération; respecter les cycles ON/OFF demandés.
5. Post-flash et essais
   • Effacement des adaptations si l’outil le propose, ou roulage d’apprentissage.
   • Vérification du ralenti, des bas régimes et de la réponse poignée (ride-by-wire).
   • Essai routier sécurisé. Contrôle des températures et éventuelles corrections STFT/LTFT si pertinentes.

Bonnes pratiques:

• Maintien de tension stable pendant toutes les phases (lecture ID, écriture).
• Aucun consommateur inutile allumé (phares, poignées chauffantes).
• Sauvegarde systématique du fichier d’origine et de l’ID imprimée dans le dossier client.

Cas d’usage en reprogrammation : performance, agrément et optimisation carburant

Le protocole M4D ouvre des possibilités concrètes et maîtrisées sur les V2/V4.

Applications typiques:

• Stage 1 sur mesure
  • Optimisation de la richesse et de l’avance à l’allumage dans le respect des marges mécaniques.
  • Lissage des courbes à mi-régime pour une motricité exploitable en route ou sur piste.
  • Ajustement des limiteurs de couple électroniques en ride-by-wire pour obtenir une réponse plus cohérente poignée/roue.
• Agrément et contrôle
  • Gestion de l’ouverture des papillons secondaires et du volet d’échappement pour supprimer les à-coups.
  • Travail sur l’anti-calage, l’embrayage anti-dribble et la coupure à la décélération pour une transition plus douce.
  • Paramétrage de la vitesse de montée en régime pour réduire l’effet on/off en bas.
• Stratégies thermiques et fiabilité
  • Ajustements fins des seuils ventilateurs et des cibles de lambda à charge stabilisée pour limiter la chauffe en urbain.
  • Préservation des marges anti-cliquetis sous forte charge et forte température.
• Préparation piste
  • Courbes plus directes, réduction des temps de réponse, gestion plus permissive des limiteurs dans le cadre autorisé.
  • Cohérence avec les périphériques installés (échappement, filtre, éventuelle suppression de valve pour usage circuit).
• Optimisation carburant
  • Cartographie éco à vitesse stabilisée et gestion du couple à bas régime pour réduire la consommation en balade longue distance.
  • Sur certains ensembles pompe/injecteurs, étude d’une Conversion Ethanol E85 possible. Vérification indispensable de la capacité d’injection et de la pression carburant. Démarrages à froid et autonomie évalués au cas par cas.

Exemples concrets rencontrés à l’atelier:

• Panigale V4 en échappement performance: suppression des à-coups à bas régime et montée de couple plus progressive entre 4 000 et 7 000 tr/min.
• Streetfighter V2 urbaine: gestion des à-coups sur filet de gaz et températures plus maîtrisées dans les embouteillages.
• Multistrada V4 voyage: réponse plus douce en bas, meilleur confort passager, autonomie préservée en duo chargé.

Nos prestations moto s’intègrent naturellement avec nos offres Reprogrammation Moteur Stage 1, 2 & 3. Pour les propriétaires d’auto, nous gérons également la Reprogrammation Boîte Automatique pour aligner moteur et transmission.

Limites, risques et précautions : le point de vue atelier MC-R

Le protocole M4D par OBD est robuste, mais impose de connaître ses frontières.

Limites techniques:

• Lecture VR uniquement: il s’agit d’une calibration de référence basée sur l’ID. Pas de “full read” du code en OBD.
• Variantes régionales: certaines options électroniques peuvent différer (émission, limiteurs). L’ID guide vers la bonne base.
• ECUs possiblement verrouillés: rares mais existants, nécessitant une procédure alternative ou une mise à jour préalable.

Risques et prévention:

• Coupure de tension pendant l’écriture: risque de brick. Utiliser un support de tension et un câble en bon état.
• Mauvaise identification de la base: la VR doit correspondre exactement à l’ID ECU lu. Vérification systématique avant tout flash.
• Accessoires non déclarés: leur présence (ex: suppression de valve, décata) nécessite une calibration adaptée. Déclarer la configuration exacte avant l’intervention.
• Adaptations non réinitialisées: comportement irrégulier post-flash. Prévoir un roulage d’apprentissage et/ou une remise à zéro si disponible.

Conformité et usage:

• Certaines modifications destinées à la piste peuvent ne pas être autorisées sur route ouverte. Nous informons et configurons selon l’usage déclaré par le client.
• La garantie constructeur peut être impactée par toute modification. Nous conservons un fichier d’origine et proposons un retour stock sur demande.

Check-list atelier MC-R avant remise du véhicule:

• Zéro défaut OBD actif lié au moteur après essai.
• Températures stables au ralenti et à bas régime.
• Réponse de poignée homogène sur les trois premiers rapports.
• Absence d’à-coups marqués à charge partielle.
• Dossier client à jour: ID ECU, fichier stock, fichier modifié, notes d’essai.

Workflow MC-R Performance et solutions B2B

Notre méthode privilégie la sécurité mécanique, la répétabilité et le suivi dans le temps.

Processus qualité MC-R:

• Diagnostic initial
  • Anamnèse client: usage route/piste, carburants utilisés, accessoires.
  • Scan OBD complet, contrôle batterie/charge, inspection faisceau.
• Identification et lecture VR
  • Récupération de l’ID ECU, sauvegarde et association au dossier.
  • Téléchargement de la base VR correspondante et archivage du stock.
• Calibration personnalisée
  • Ajustements des tables clés selon configuration réelle.
  • Contrôle des limiteurs et cohérence des maps (couple, allumage, lambda, actionneurs).
• Flash et validation
  • Écriture OBD calibrations, correction checksums, cycles contact conformes.
  • Essai dynamique et monitoring. Ajustements fins si nécessaire.
• Livraison et support
  • Remise du rapport d’intervention et des fichiers.
  • Conseils d’adaptation sur les premiers kilomètres.
  • Garantie 5 ans sur les cartographies fournies par MC-R Performance.

Délais et modalités:

• Intervention possible à domicile dans le Val-d’Oise (95) et en Île-de-France, sur rendez-vous.
• Déplacements planifiés avec créneau dédié. Intervention souvent réalisable dans la demi-journée selon configuration.
• Pour les professionnels, calibration à distance via notre portail.

Solutions B2B MC-R:

• ChipTuning File Services B2B
  • Portail de fichiers avec prise en charge M4D Ducati en lecture VR/écriture OBD.
  • Édits rapides sur demande, options piste/éco, gestion des variantes marché.
• API base de données véhicules
  • Accès programmatique aux compatibilités, connectiques et notes protocole.
  • Intégration simple dans CRM, site ou outil interne.
• Création de sites web spécialisés
  • Sites orientés chiptuning, catalogues dynamiques, simulateurs, connectés à l’API.
  • Accompagnement SEO technique et fiche modèle structurée.
• Support technique réactif
  • Aide au diagnostic, choix d’outils, bonnes pratiques d’alimentation et de flash.
  • Relecture de fichiers et audits qualité sur parc existant.

Ressources complémentaires:

• Reprogrammation Moto & Débridage pour Ducati, Aprilia, BMW, etc.
• Reprogrammation Moteur Stage 1, 2 & 3 pour auto et utilitaires.
• Conversion Ethanol E85 avec étude d’injecteurs/pompe et suivi démarrages à froid.
• Reprogrammation Boîte Automatique pour aligner logique de passage et couple moteur.

Vous avez une Ducati potentiellement équipée d’un Continental M4D et souhaitez un Stage 1 propre, une cartographie éco ou une préparation piste encadrée? Contactez MC-R Performance. Nous intervenons en Île-de-France pour le physique, et partout à l’international pour le B2B fichier et l’API.
